詳細介紹
特點：有效抑制諧波電流，提高整機功率因數，有效抑制電網電壓突變以及過電壓引起的電流沖擊，改善電源對其它設備的干擾，改善電源相間電壓不平衡大于額定電壓.
Effectively suppress harmonic current, improve the power factor of the whole machine, effectively suppress the current impact caused by sudden change of grid voltage and overvoltage, improve the interference of power supply to other equipment, and improve the imbalance of power supply phase-to-phase voltage greater than rated voltage

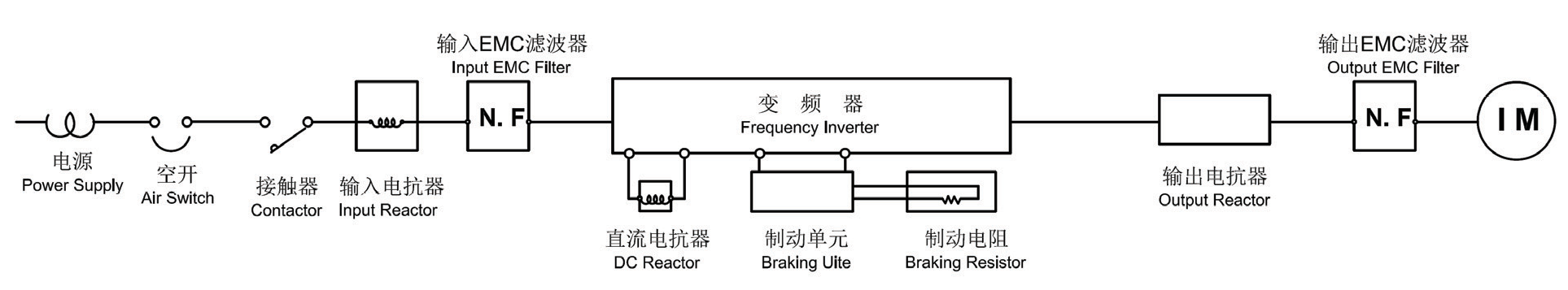

適用范圍：可直接配套于各品牌的變頻器/伺服
Can directly used for various brands of Frequency Inverters/Servo
|
額定電壓 Rated Voltage: 380V/440V
工作頻率 Operation Frequency: 50/60Hz
SHAPE \* MERGEFORMAT
|
額定電流 Rated Current: 3A-1600A
耐壓測試 Hi-pot Test: 3.5kV, 60sec
SHAPE \* MERGEFORMAT
|
|
絕緣等級 Insulation Class: F or above
電抗率 Reactor Impedance: 2%
SHAPE \* MERGEFORMAT
|
|
工作環境溫度 Ambient temperature: -25℃ to 40℃
防護等級 Protection Category: IP00
SHAPE \* MERGEFORMAT
設計參考標準 Design corresponding to Standards: GB19212.1-2008 / GB19212.21-2007 /
|
GB1094.6-2011

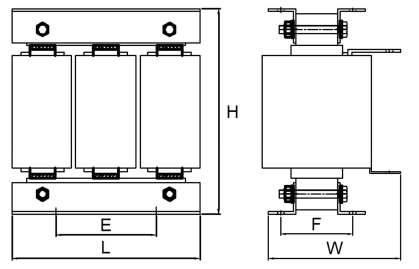

外形尺寸 Outline Dimensions(mm
選型表 Type Selection Table
|
型號 |
適配功率 |
電感量 (mH) |
額定電流 (A) |
外形尺寸 (mm) Dimensions |
||||||
|
Model |
Power (KW) |
Inductance |
Rated Current |
L |
(長) |
W |
(寬) |
H |
(高) |
安裝尺寸 E*F |
|
5A |
1.5 |
2.80 |
5 |
160 |
120 |
140 |
80*60 |
|
7A |
2.2 |
2.00 |
7 |
160 |
120 |
140 |
80*60 |
|
10A |
3.7 |
1.40 |
10 |
160 |
120 |
140 |
80*60 |
|
15A |
5.5 |
0.93 |
15 |
160 |
120 |
140 |
80*60 |
|
20A |
7.5 |
0.70 |
20 |
160 |
120 |
140 |
80*60 |
|
D30A |
11 |
0.47 |
30 |
160 |
120 |
140 |
80*60 |
|
40A |
15 |
0.35 |
40 |
160 |
120 |
140 |
80*60 |
|
50A |
18.5 |
0.28 |
50 |
160 |
130 |
140 |
80*75 |
|
60A |
22 |
0.24 |
60 |
160 |
140 |
140 |
80*85 |
|
80A |
30 |
0.17 |
80 |
190 |
150 |
160 |
80*85 |
|
90A |
37 |
0.16 |
90 |
190 |
150 |
160 |
80*85 |
|
120A |
45 |
0.12 |
120 |
190 |
150 |
160 |
80*95 |
|
150A |
55 |
0.09 |
150 |
225 |
160 |
190 |
120*85 |
|
200A |
75 |
0.07 |
200 |
225 |
160 |
220 |
120*85 |
|
220A |
90 |
0.064 |
220 |
225 |
170 |
220 |
120*95 |
|
250A |
110 |
0.056 |
250 |
225 |
180 |
220 |
120*95 |
|
290A |
132 |
0.048 |
290 |
260 |
160 |
250 |
135*85 |
|
330A |
160 |
0.042 |
330 |
260 |
170 |
250 |
135*95 |
|
390A |
185 |
0.036 |
390 |
260 |
170 |
250 |
135*95 |
|
440A |
200 |
0.032 |
440 |
260 |
170 |
250 |
135*95 |
|
490A |
220 |
0.028 |
490 |
260 |
180 |
250 |
135*95 |
|
540A |
250 |
0.025 |
540 |
290 |
200 |
310 |
135*95 |
|
600A |
280 |
0.023 |
600 |
290 |
210 |
310 |
135*95 |
|
700A |
315 |
0.021 |
700 |
290 |
210 |
310 |
135*105 |
|
800A |
350 |
0.018 |
800 |
290 |
220 |
310 |
135*125 |
|
1000A |
400 |
0.014 |
1000 |
290 |
230 |
310 |
135*125 |
備注：以上規格為公司標準產品，可根據客戶產品定制設計產品性能和尺寸外觀。
